Quando um ecrã LED urbano está ao nível da rua, a especificação mais importante é aquela que o público experimenta primeiro: a distância à qual as pessoas realmente o leem. Em instalações urbanas de visão próxima, o pixel pitch é definido pela distância mínima de visualização, o ângulo de visão é definido pela forma como os peões passam em frente ao ecrã, e os limiares de cor e contraste são definidos pelo ambiente de luz do dia e noturno. Uma ficha técnica que apenas indica o brilho de pico é incompleta para este tipo de aplicação.
Este guia oferece a consultores AV, especificadores e projetistas um quadro prático: como avaliar um ecrã de visão próxima para além do brilho nominal, que limiares de pitch e ângulo de visão são relevantes, e que medições e evidências de teste solicitar aos fornecedores antes da abertura do concurso. Está escrito para as condições das ruas europeias, onde os passeios são frequentemente estreitos, a luz do dia varia fortemente com a latitude e a estação, e os documentos de conformidade da UE fazem parte do processo de concurso. Para uma visão geral das opções ao nível do projeto, consulte soluções europeias de ecrãs exteriores urbanos. Os projetos europeus de DOOH e sinalética de retalho partilham o mesmo desafio de visão próxima, e o quadro abaixo aplica-se a todos eles.
Para Além do Brilho Nominal
O brilho de pico é o valor mais citado nas especificações de LED exterior, e o menos útil para avaliar um ecrã urbano de visão próxima. Um ecrã especificado com nits elevados pode ainda parecer errado ao nível da rua, porque o valor que importa é o que corresponde à luz real no local: demasiado baixo e o conteúdo desaparece sob o sol direto, demasiado alto e ofusca à noite.
Um intervalo de funcionamento comum para unidades exteriores de visão próxima é de 4.000 a 6.000 nits ao nível do painel, com regulação automática para operação noturna. Ecrãs de fachada sob sol direto podem ser especificados com valores mais elevados, mas para visualização ao nível da rua, brilho além do exigido pelo ambiente adiciona ofuscamento em vez de nitidez.
A escolha segue uma cadeia simples de condições do local:
- Registe a luz na fachada.A orientação, o sombreamento de edifícios ou árvores, e as horas de sol direto determinam o objetivo diurno. Uma rua comercial sombreada virada a norte no norte da Europa pode ficar no limite inferior do intervalo de 4.000 a 6.000 nits num curto dia de inverno; uma praça virada a sul no sul da Europa pode precisar da potência total ao meio-dia.
- Defina o plano de regulação noturna.O nível noturno é uma decisão separada, determinada pela iluminação envolvente e por qualquer regulamento local de iluminação. Um ecrã que regula profundamente mantém o conforto dos lugares de esplanada e evita inundar o passeio com luz.
- Inclua ambos os valores na especificação.A especificação deve incluir um objetivo de brilho diurno, um nível de regulação noturno e o método de regulação, para que o fornecedor apresente um painel com o intervalo correto em vez do pico máximo disponível.
É assim que uma família de painéis serve uma montra sombreada no norte e uma praça exposta ao sol no sul: o objetivo diurno e o nível noturno vêm do levantamento do local, não do valor de pico.
Critérios de Qualidade em Visão Próxima
Para além do valor de brilho, um ecrã de visão próxima tem de cumprir quatro critérios de qualidade que um valor de pico nunca revela. Estes são os valores que vale a pena exigir quando se comparam painéis a curta distância:
- Uniformidade de brilho.A uniformidade entre módulos e entre armários determina se os campos uniformes parecem limpos a curta distância. Solicite o valor de uniformidade de luminância e o método de medição utilizado.
- Escala de cinzentos e desempenho em cinzentos baixos.O conteúdo ao amanhecer, crepúsculo e à noite depende de uma renderização suave em cinzentos baixos. Verifique se há degraus visíveis ou desvio de cor nos primeiros níveis de cinzento.
- Estabilidade do ângulo de visão.A luminância e a cor devem permanecer consistentes em todo o envelope prático de visualização, não apenas de frente.
- Intervalo de regulação.Os ecrãs urbanos funcionam dia e noite, pelo que o intervalo de regulação utilizável e o comportamento nos níveis de brilho noturno são tão importantes quanto o valor de pico.
Pixel Pitch e Distância de Visualização

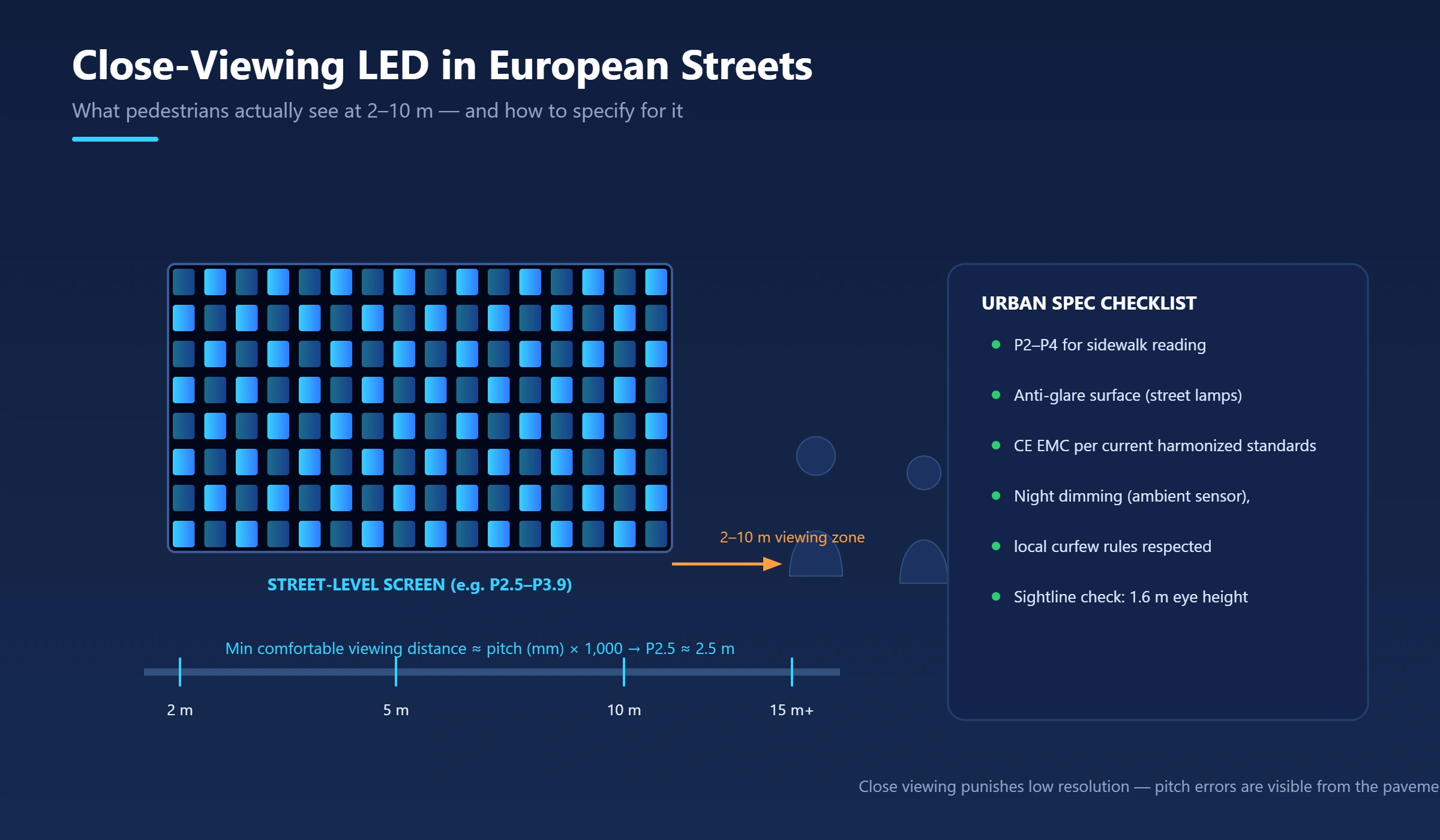

O pixel pitch é escolhido a partir da distância mínima de visualização, porque o pitch determina a distância à qual os pixels individuais se fundem numa imagem contínua. Uma regra prática amplamente utilizada na indústria é que a distância mínima confortável de visualização em metros é aproximadamente igual ao pixel pitch em milímetros multiplicado por um fator de cerca de 1.000. Este é um valor de experiência da indústria, não uma norma absoluta, e funciona bem como ponto de partida para avaliação de visão próxima.
| Pixel pitch | Distância mínima aproximada de visualização | Uso típico ao nível da rua |
| P2.6 | ~2,6 m | Ecrãs de montra, entrada e vitrina |
| P3.9 | ~3,9 m | Ecrãs ao nível do passeio, fachadas de retalho |
| P4.8 | ~4,8 m | Ecrãs de esquina, zonas de recuo curto |
| P6.67 | ~6,7 m | Passeios mais largos, ecrãs virados para praças |
| P10 | ~10 m | Recuos mais longos, conteúdo à escala da fachada |
Para uma paisagem urbana europeia típica onde os espectadores passam a 1,5 a 5 metros, pitches de P2.6 a P4.8 cobrem a maioria dos casos de visão próxima. A distância ao conteúdo também importa: ecrãs com texto precisam de um pitch mais fino à mesma distância do que ecrãs que mostram apenas imagens, porque texto legível exige maior resolução espacial por caractere.
As instalações LED exteriores de visão próxima em centros urbanos europeus tendem a enquadrar-se em três posições:
- Ecrãs de montra e entrada.Um ecrã de vitrina numa rua comercial onde o passeio tem 2 a 3 metros de largura. Os espectadores param diretamente em frente e leem preços ou informações de horário. A distância mínima de visualização é de aproximadamente 1,5 a 2,5 metros, o que aponta para P2.6 ou P2.9, com conteúdo mantido simples porque o texto a esta distância tem de permanecer legível através do reflexo da vitrina.
- Ecrãs de esquina e fachada.Um ecrã que envolve uma esquina numa passadeira, onde as pessoas passam a 3 a 6 metros de duas direções. A essa distância, P3.9 a P4.8 mantém texto e imagens de produto nítidos, razão pela qual trabalhos de fachada de esquina se situam habitualmente nesta banda.
- Ecrãs de praça e paragem de elétrico.Um ecrã virado para uma pequena praça ou paragem de elétrico onde a posição fixa mais próxima está a 6 a 10 metros. P4.8 a P6.67 mantém a imagem para espectadores a essa distância sem gastar pixels em resolução que ninguém consegue ver.
Em conjunto, as três posições cobrem a banda de pitch mais frequentemente especificada para trabalhos de visão próxima em centros urbanos, e cada uma dá um número de partida concreto para o levantamento do local.
Uma forma de tornar a escolha concreta é comparar o intervalo de pitch com o recuo medido do local. A série exterior C-Rock, construída sobre armários de 500×500 mm com opções P2.6, P2.9, P3.9 e P4.8, cobre a banda de visão próxima com uma única plataforma estrutural, o que simplifica a montagem e o planeamento de peças sobressalentes. É um ponto de referência útil quando se avaliam plataformas de armários em vez de módulos individuais.
Desvio de Cor em Visão Lateral
Os peões raramente veem um ecrã de rua de frente. Aproximam-se de um ângulo, passam por ele e atravessam a rua. Isso faz do comportamento em visão lateral uma especificação central, não um detalhe. Dois efeitos importam: a luminância cai à medida que o ângulo de visão aumenta, e a cor desvia-se quando os LEDs vermelho, verde e azul são vistos fora de eixo.
Um limiar prático para ecrãs urbanos de visão próxima é um ângulo de visão horizontal e vertical de pelo menos 140 graus, avaliado tanto para luminância como para consistência de cor. Este é um valor de referência da indústria, não uma especificação certificada, e deve ser solicitado aos fornecedores como uma curva medida em vez de aceite como uma alegação impressa. Um ecrã que parece neutro de frente pode mostrar uma tonalidade visível a 60 graus fora de eixo, o que altera a cor percebida da marca e reduz a qualidade do conteúdo para espectadores que passam ao longo do passeio.
Nos centros urbanos europeus, a maioria das pessoas encontra um ecrã de rua enquanto caminha, pedala ou passa de transporte, em vez de estar parada em frente a ele. Um ecrã numa passadeira é visto do passeio, do lancil e do outro lado da rua; um ecrã numa rua de espaço partilhado é visto por ciclistas e passageiros de elétrico que passam a 20 a 30 km/h. Para esses espectadores, a imagem fora de eixo é a única imagem que veem, pelo que a curva de visão lateral deve ser tratada como especificação primária, com a medição solicitada a 30, 60 e 90 graus em ambos os lados. Um ecrã que mantém o equilíbrio de cor nesse envelope mantém as cores da marca precisas para toda a rua, não apenas para a pessoa parada diretamente em frente.
Ao analisar dados de fornecedores, solicite a curva de luminância em função do ângulo e os valores de desvio de cor em ângulos representativos. O desvio de cor é frequentemente reportado como um valor delta em relação ao ponto branco em eixo; deltas pequenos em ângulos amplos indicam um ecrã que permanece neutro em todo o envelope prático de visualização.
Limiares de Cor e Contraste
Os requisitos de cor e contraste derivam do conteúdo e do ambiente envolvente, pelo que a forma prática de os especificar é partir do que o ecrã vai mostrar e de onde vai estar colocado.
Rácio de contraste.Um rácio de contraste de pelo menos 5.000:1 é uma referência comum para ecrãs exteriores, medido com o painel no seu estado negro. Use a referência como linha de base, depois aumente-a quando o conteúdo tiver fundos escuros ou tons profundos de marca, ou quando o ecrã estiver virado para uma rua movimentada à noite. Solicite o relatório de medição com as condições de teste descritas, para que o valor possa ser comparado entre fornecedores em vez de retirado de uma ficha de marketing.
Consistência do ponto branco.O ponto branco é definido em produção e mantido entre módulos por um processo de fabrico controlado. Aumente o requisito quando o ecrã exibe um ciclo de conteúdo multilingue, o que é comum em centros urbanos europeus: cada bloco de idioma tem a sua própria cor de logótipo, e o ponto branco tem de se manter de um frame para o seguinte. Para esses projetos, defina uma tolerância de ponto branco e solicite dados de consistência entre módulos antes de o ecrã ser aceite no local.
Estabilidade de cor em cinzentos baixos.O comportamento em cinzentos baixos manifesta-se no conteúdo ao crepúsculo e à noite, onde alguns ecrãs desenvolvem uma tonalidade de cor nos primeiros níveis de cinzento. Famílias de painéis como a C-Slim gama são concebidas para baixo desvio de cor em níveis baixos de cinzento. Se o ecrã funcionar depois de escurecer, solicite a medição de cor em cinzentos baixos ou uma verificação lado a lado na configuração real de brilho noturno. Se o ecrã funcionar apenas de dia, este critério desce na lista de prioridades.
Aceitação face à fachada.Os ecrãs ficam ao lado de superfícies de pedra, tijolo, madeira e vidro que mudam de cor com o tempo, pelo que o desvio de cor é avaliado em relação ao edifício e também em relação a uma imagem de teste. Um ecrã que desvia ligeiramente para o quente à noite destaca-se ao lado de uma parede neutra; a verificação de aceitação deve comparar o ecrã com a superfície ao lado ao crepúsculo, quando a diferença é mais fácil de ver.
Evidências de Teste a Solicitar
Uma especificação de visão próxima é tão forte quanto as evidências que a sustentam. Os seguintes relatórios de teste fornecem uma base independente para comparar fornecedores e para incluir requisitos óticos num concurso:
- Relatório de uniformidade de luminância, indicando o método de medição, a grelha utilizada e o valor de uniformidade em todo o painel.
- Curvas de luminância em função do ângulo, mostrando como o brilho cai do eixo para o ângulo de visão especificado.
- Medições de desvio de corem ângulos representativos fora de eixo, reportadas em relação ao ponto branco em eixo.
- Medição do rácio de contraste, com as condições de teste descritas para que o valor possa ser comparado entre fornecedores.
- Dados de escala de cinzentos e cor em cinzentos baixos, cobrindo os passos de regulação utilizados para operação noturna.
- Certificados de teste para os requisitos aplicáveis da UE, incluindo marcação CE, conformidade EMC e, quando relevante, desempenho energético no âmbito do quadro de ecodesign da UE.
Do lado da certificação, os compradores europeus devem confirmar que o ecrã tem marcação CE, que a classificação de compatibilidade eletromagnética é adequada ao ambiente de instalação (EMC Classe B é o nível relevante para ambientes comerciais e urbanos típicos), e que o desempenho energético do produto está alinhado com os requisitos de ecodesign ErP para ecrãs eletrónicos. A documentação do produto pode ser fornecida. As aprovações finais devem ser confirmadas por projeto.
Nos concursos europeus, estes documentos raramente são extras opcionais. Contratos municipais e projetos de arquitetura exigem frequentemente a declaração CE, o relatório de teste EMC e os dados energéticos como entregáveis do concurso, a par dos relatórios óticos, pelo que os fornecedores devem ser solicitados a submetê-los com a cotação em vez de após a adjudicação. A eficiência energética também tem peso para além da conformidade: com os preços da eletricidade e os objetivos ESG em destaque, os valores de consumo de um ecrã que funciona 16 horas por dia podem ser uma linha decisiva numa avaliação de concurso, e o design conforme ErP é a linha de base para comparação.
Das Especificações aos Requisitos do Concurso
Transformar o quadro acima numa especificação pronta para concurso requer cinco passos:
- Meça o local.Registe a distância mínima de visualização, a direção do fluxo do passeio, as condições de luz diurna e o ambiente noturno. Estes valores definem o pitch, o ângulo de visão e os requisitos de regulação.
- Verifique as aprovações locais desde cedo.Restrições de áreas de conservação, licenças de construção e regulamentos de iluminação podem limitar o brilho, limitar a profundidade de montagem ou exigir horários de redução noturna. Confirmar isto antes de escrever a especificação ótica evita ter de redesenhar o ecrã após a aprovação.
- Defina os limiares.Escreva o rácio de contraste, o ângulo de visão, a uniformidade e o comportamento em cinzentos baixos exigidos na especificação, com os relatórios de teste listados como entregáveis.
- Compare fornecedores com base em evidências.Peça a cada candidato os relatórios de medição listados acima e compare as mesmas métricas entre fornecedores.
- Prepare os dados do projeto.A configuração pronta para cotação necessita da fachada ou área de montagem, da distância de visualização e recuo, dos tipos de conteúdo (texto, vídeo ou ambos), do plano de brilho diurno e noturno, e dos requisitos de aprovação locais.
Quando os requisitos óticos são definidos desta forma, a escolha do ecrã decorre do local e não de uma ficha de produto. Para projetos em que a especificação recai sobre uma plataforma de armário exterior de visão próxima, a série exterior C-Rock serve como correspondência prática para a banda ao nível da rua, com stock em armazém europeu a apoiar os prazos de entrega.
Conclusão
Os projetos LED urbanos exteriores de visão próxima na Europa são especificados pela distância de visualização, comportamento em visão lateral e estabilidade de cor e contraste, com o brilho de pico como valor de apoio em vez de manchete. A camada regulamentar, as curtas distâncias de visualização das ruas dos centros urbanos e as longas horas de noite dos invernos do norte pertencem todos à especificação, e medir o local, verificar as aprovações desde cedo e solicitar as evidências de teste corretas transforma os requisitos óticos em algo que os fornecedores podem cotar e os compradores podem verificar. Se o seu projeto precisa de apoio para transformar uma condição de local europeu numa especificação de ecrã, a equipa da Chipshow Europe pode ajudar com os dados óticos, documentação de teste e planeamento de entrega. Contacte-nos para discutir os requisitos da sua instalação.
FAQ
P1:Que pixel pitch funciona para ecrãs LED urbanos de visão próxima?
Para distâncias de visualização de aproximadamente 1,5 a 5 metros, pitches de P2.6 a P4.8 cobrem a maioria dos casos ao nível da rua. Uma regra prática de partida é uma distância mínima de visualização em metros de cerca de 1.000 vezes o pitch em milímetros, ajustada ao tipo de conteúdo.
P2:4.000 nits são suficientes para um ecrã exterior urbano?
Para visualização ao nível da rua, 4.000 a 6.000 nits com regulação automática é um intervalo de funcionamento comum. Ecrãs sob sol direto em fachadas abertas podem precisar de mais, mas para uso de visão próxima o ambiente e o plano de brilho noturno decidem o valor.
P3:Porque é que a cor desvia quando um ecrã é visto de lado?
A visualização fora de eixo altera o percurso da luz através de cada LED, pelo que a luminância cai e o equilíbrio de cor desvia à medida que o ângulo aumenta. O efeito é quantificado por curvas de luminância em função do ângulo e medições de desvio de cor, que os fornecedores devem fornecer.
P4:Que relatórios de teste devo solicitar a um fornecedor?
Solicite uniformidade de luminância, curvas de luminância em função do ângulo, medições de desvio de cor fora de eixo, rácio de contraste com condições de teste, dados de cor em cinzentos baixos, e a documentação CE, EMC e ErP aplicável à instalação.
